一、產品概述

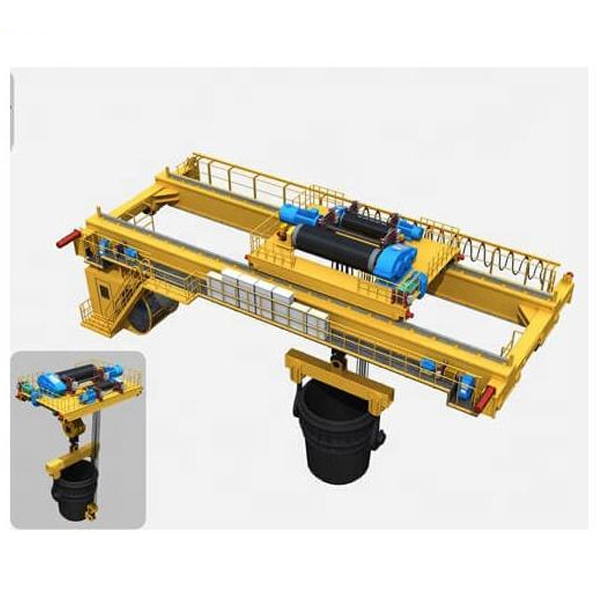

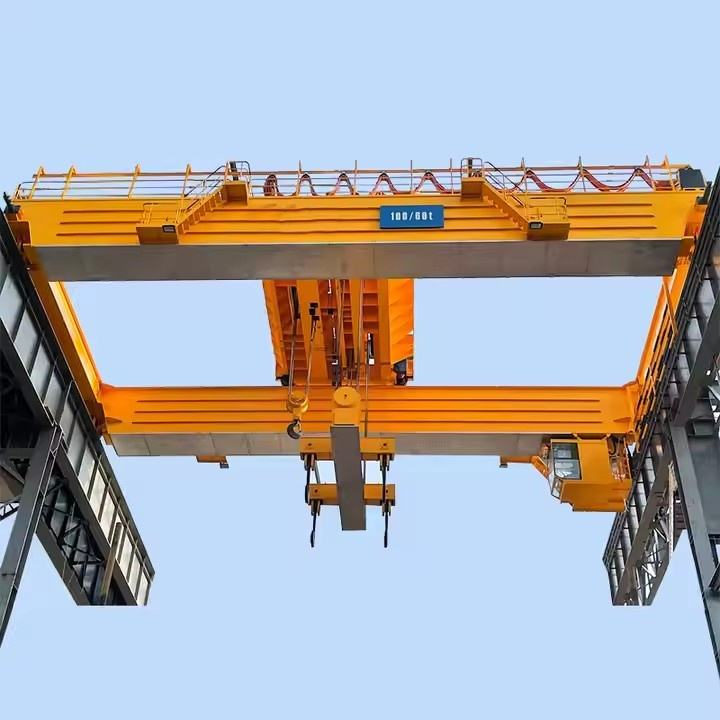

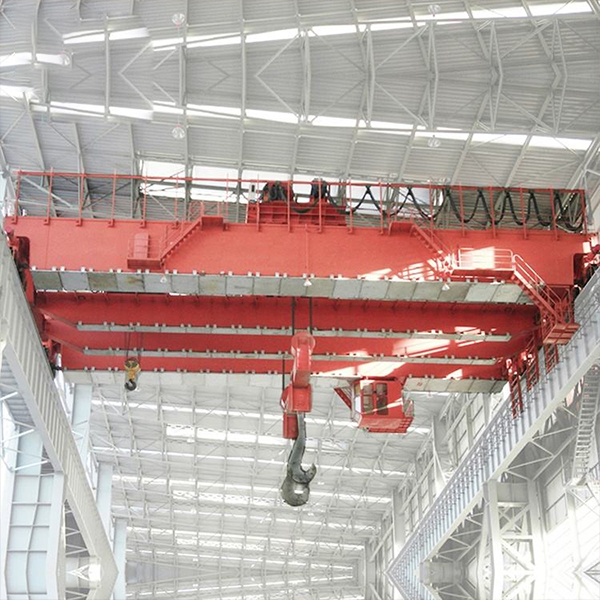

QDY 型冶金起重機是專為冶金行業設計的雙梁橋式起重機，全稱為 "通用電動吊鉤橋式起重機 (QDY 型，雙梁)"，是在 QD 型通用橋式起重機基礎上針對冶金高溫環境改進的專用設備，主要用于吊運熔融金屬，如鋼水包、鐵水包等，是冶金、鑄造車間的關鍵設備。

核心特點與用途

核心功能：

轉爐加料跨向轉爐兌鐵水、鋼水
將鋼水罐吊運到連鑄大包回轉臺
在精煉跨將鋼水罐吊運到精煉爐

工作環境：高溫 (輻射溫度≤300℃)、高粉塵、含有害氣體的惡劣工業環境

安全設計：采用 "三重冗余" 保護 (雙電機、雙減速器、雙制動器)，任一部件故障時，其余部件可緊急制動，防止重物墜落，確保熔融金屬吊運安全

二、型號說明

完整型號示例：QDY-50/10-22.5-A7

QDY：通用電動吊鉤橋式冶金起重機 (雙梁)
50/10：主鉤 50 噸，副鉤 10 噸
22.5：跨度 22.5 米
A7：工作級別 (省略表示標準 A7)

三、結構特點詳解

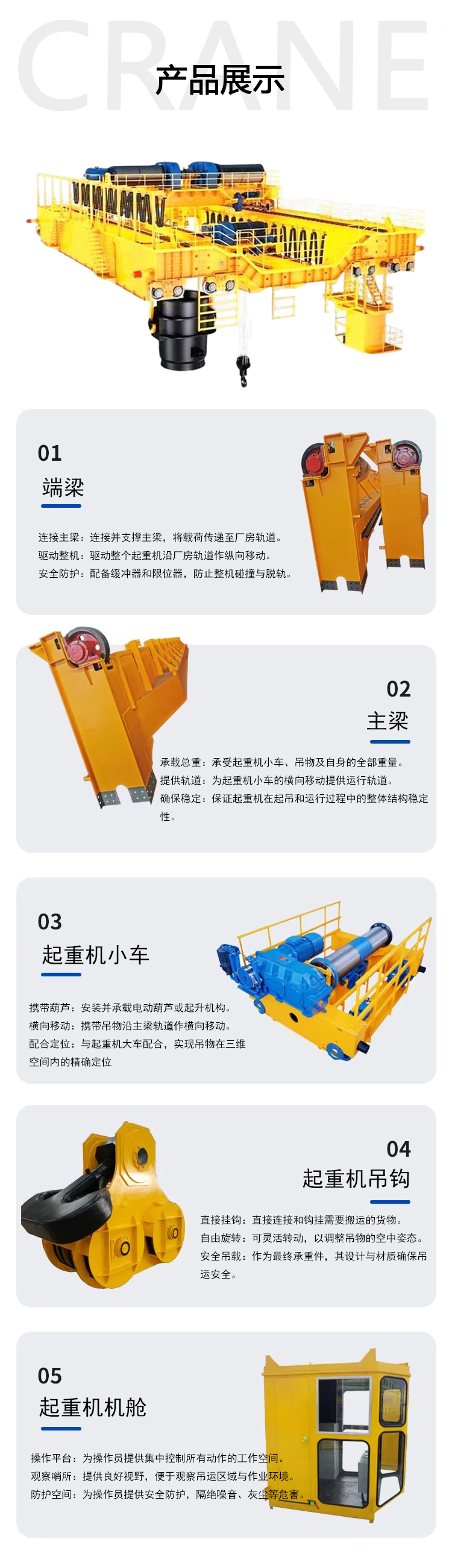

1. 核心結構組成

五大部分：主小車、副小車、橋架結構、大車運行機構、電氣控制系統

橋架：箱形梁結構，主梁底部加裝隔熱層，防止熔融金屬熱輻射損壞結構

小車：

雙小車設計 (主 / 副鉤)，可單獨操作或協同作業 (如鋼包傾翻)
主小車負責重載吊運，副小車用于輔助定位和微調

2. 關鍵安全設計

雙制動系統(核心安全保障)：

每套起升機構配備兩套獨立制動器，即使一套失效，另一套仍能承擔全部載荷
制動輪表面硬度 HRC45-55，摩擦材料耐溫≥300℃

熱防護體系：

主梁底部隔熱層：阻隔 300℃輻射熱
電纜采用高溫防護套
司機室全封閉 + 空調系統，確保操作環境舒適

電氣安全：

H 級絕緣電機，適應高溫環境
多重保護：斷錯相、短路、失壓、零位、過流、超速保護
所有電氣元件封閉在防塵防潮控制柜內

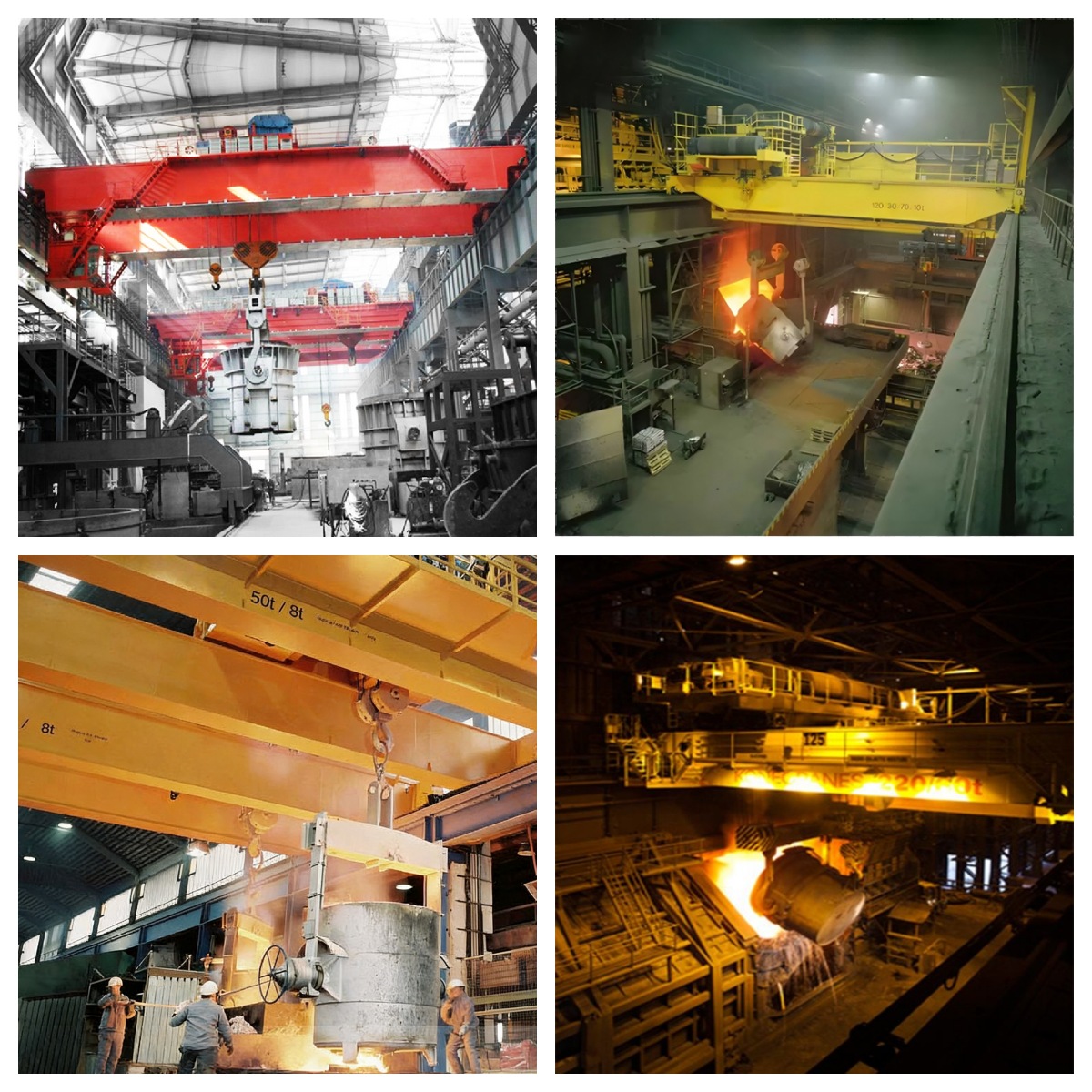

四、應用場景

1. 鋼鐵冶金

轉爐車間：向轉爐兌鐵水、鋼水
連鑄車間：將鋼水包吊運至回轉臺
精煉車間：鋼水罐在精煉爐間轉運
電爐車間：加料、出鋼作業

2. 有色金屬冶煉

銅、鋁等金屬熔煉過程中的液態金屬吊運
高溫坩堝轉運

3. 鑄造行業

大型鑄件生產中的鋼水澆注
砂型鑄造的金屬液澆鑄

五、選型注意事項

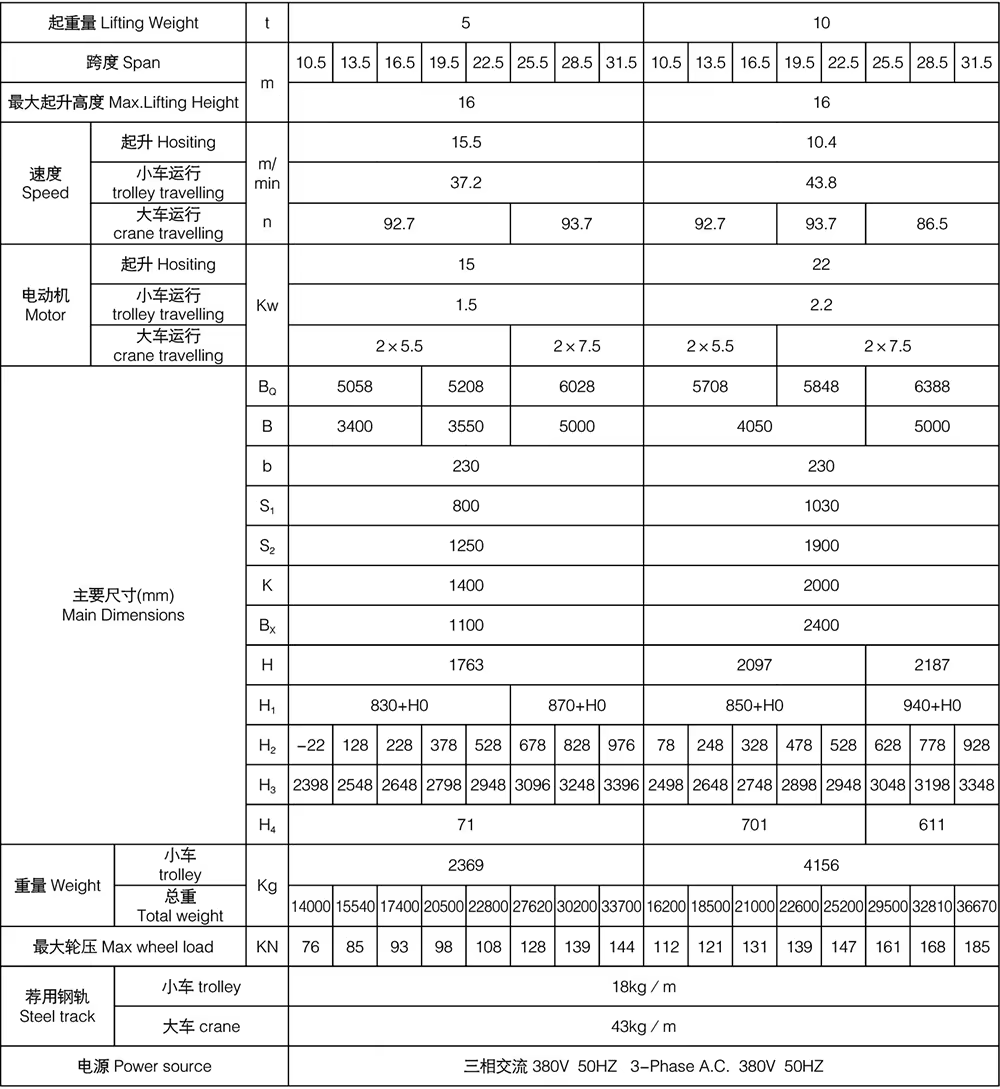

1. 規格參數選擇

起重量：根據最大吊運物品重量 × 安全系數 (≥1.25) 選擇，冶金場合建議≥1.5
跨度：根據廠房柱距選擇，標準跨度優先，非標準跨度成本增加
起升高度：根據廠房高度和工藝要求，預留 2-3 米余量
工作級別：普通冶金場合 A7，連續重載選 A8

2. 環境適配要點

溫度考量：

環境溫度 > 40℃必須選 H 級絕緣電機
輻射溫度 > 300℃需加強隔熱保護

工作制：冶金起重機通常為連續工作制，JC≥40%，啟動頻率高，需選專用冶金電機

3. 安全配置必選

雙制動系統：冶金起重機強制標準，缺一不可
隔熱裝置：主梁底部隔熱層為標配，不可省略
超載保護：精度要求 ±3%，必須每年校準
