一. 定義與結構

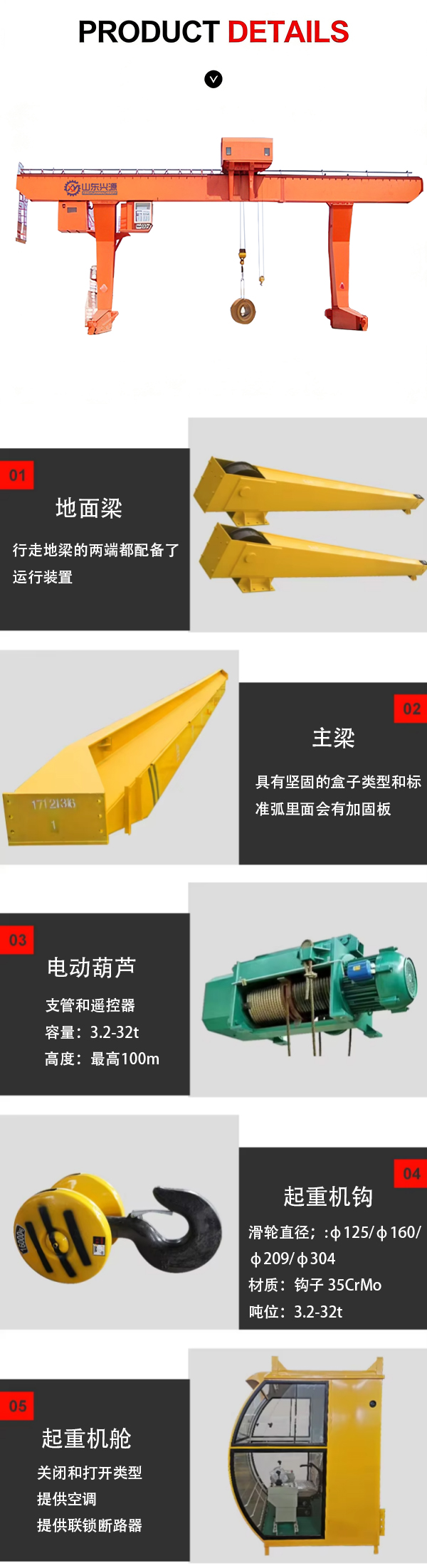

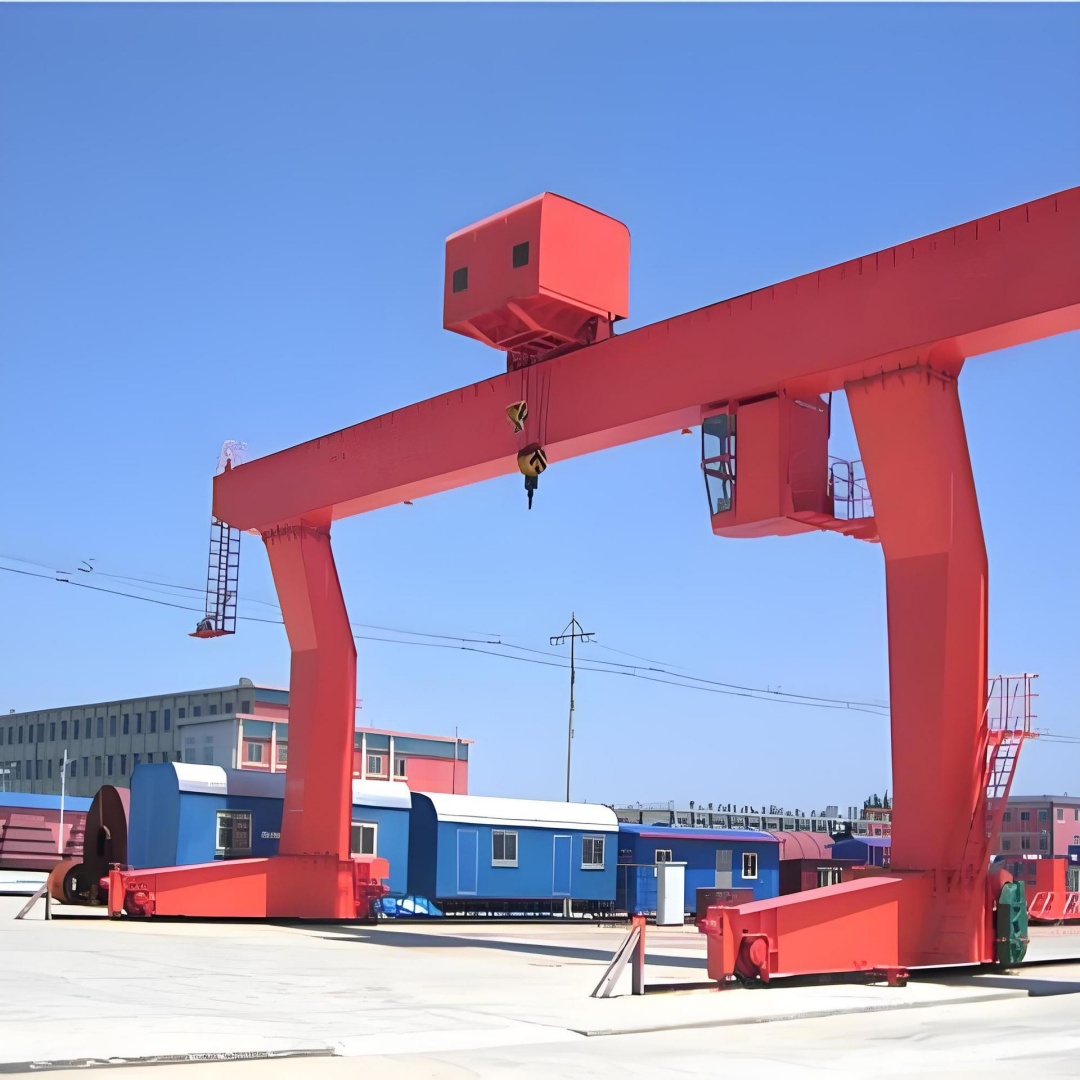

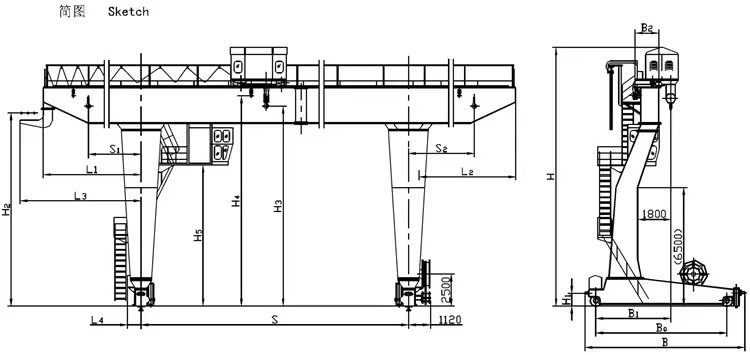

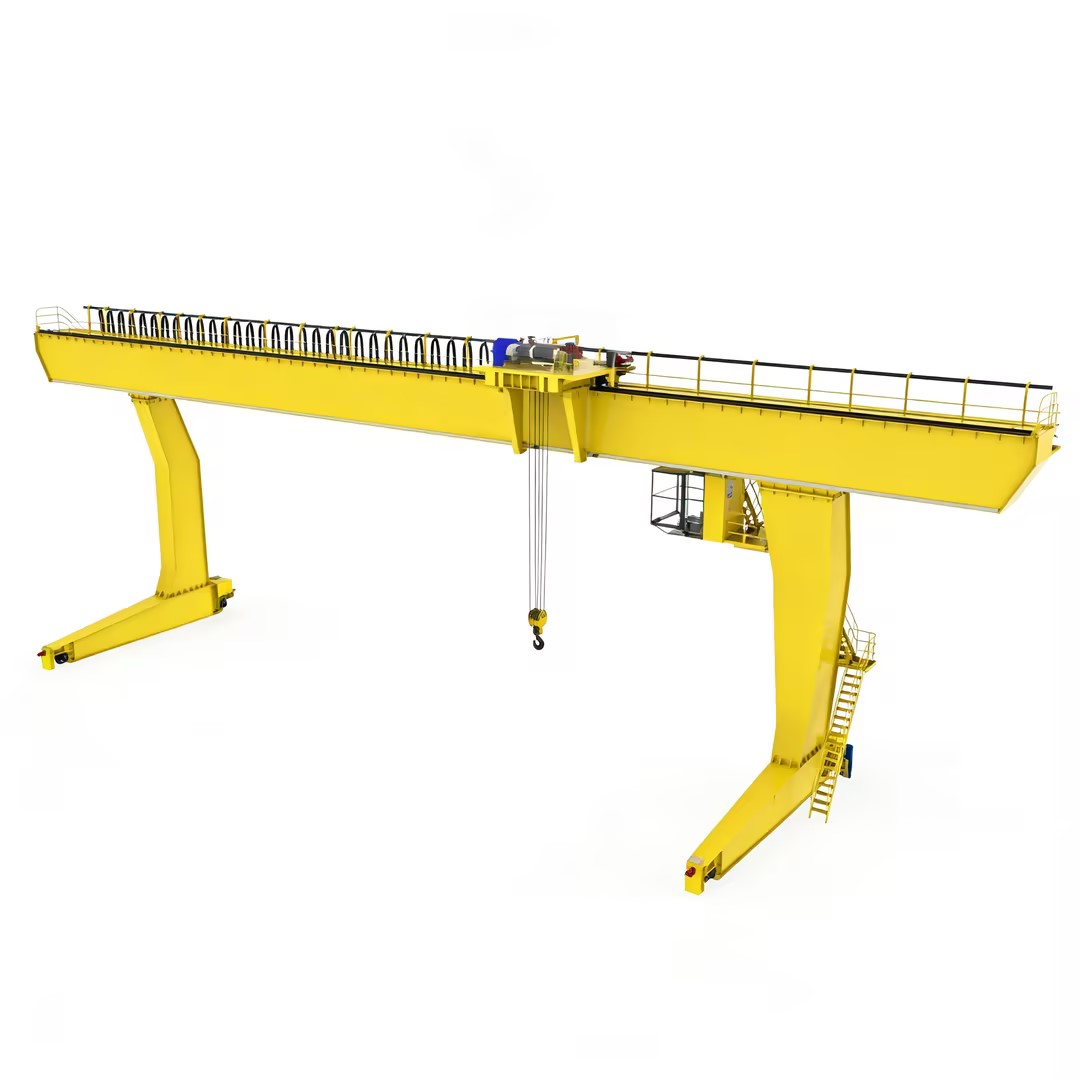

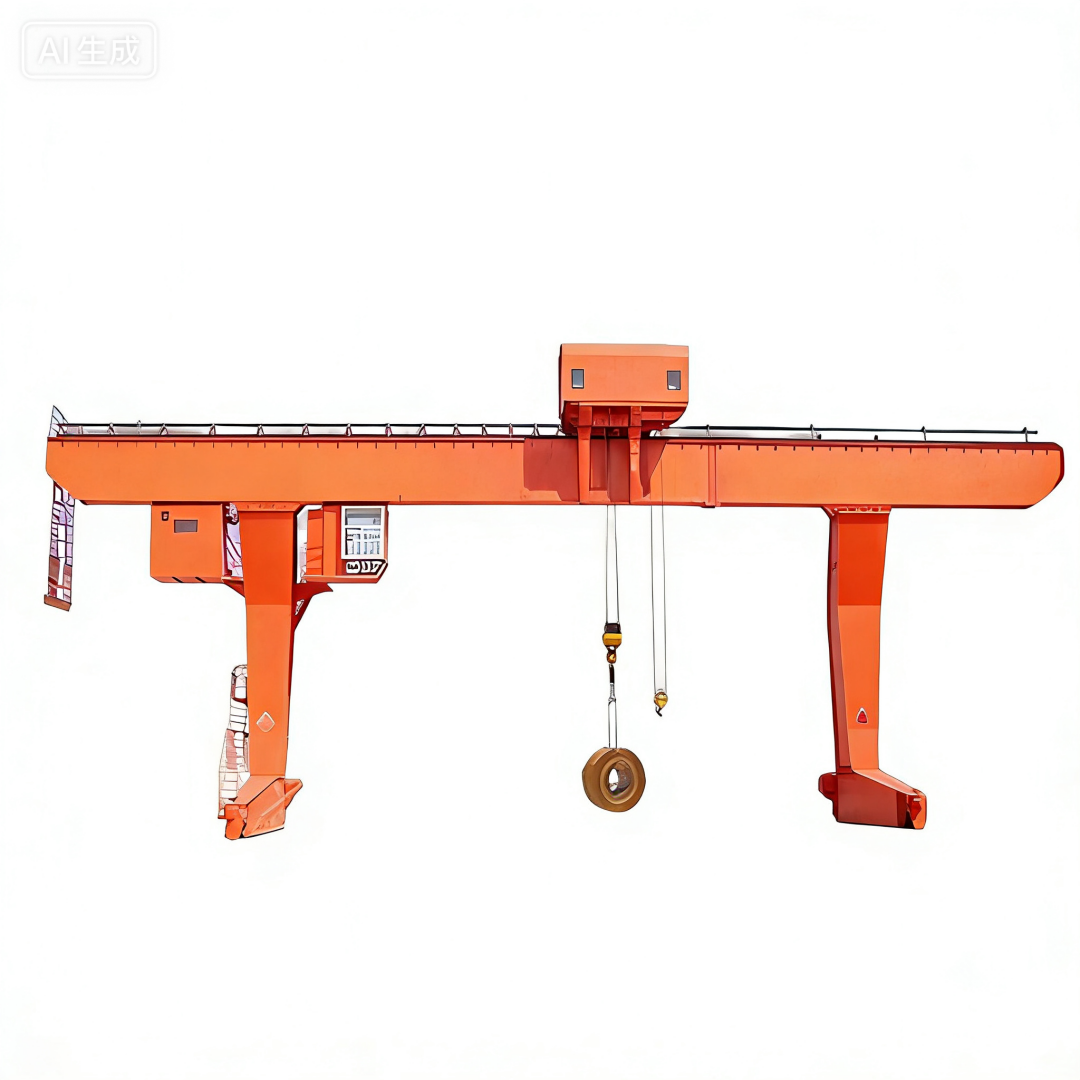

MDG門式起重機是一種在露天場地上，通過兩側支腿支撐在地面軌道上運行的橋式起重機。其結構類似于一個可以移動的“門”形框架，主要組成部分包括： 主梁： 通常為單根箱型梁或組合型梁，用于承載起升小車。 支腿： 支撐主梁并連接下部結構的剛性腿和柔性腿（或雙側剛性腿），確保跨度的穩定。 下橫梁（端梁）： 安裝在支腿底部，裝有行走輪組和驅動裝置，使整機可沿地面軌道縱向移動。 起升小車： 在主梁軌道上橫向運行，集成了起升機構（電機、卷筒、鋼絲繩、吊鉤），完成貨物的垂直升降。 大車運行機構： 驅動整機沿軌道縱向移動。 電氣控制系統： 包括司機室、遙控器或地面操作站，控制所有動作。

二. 主要特點

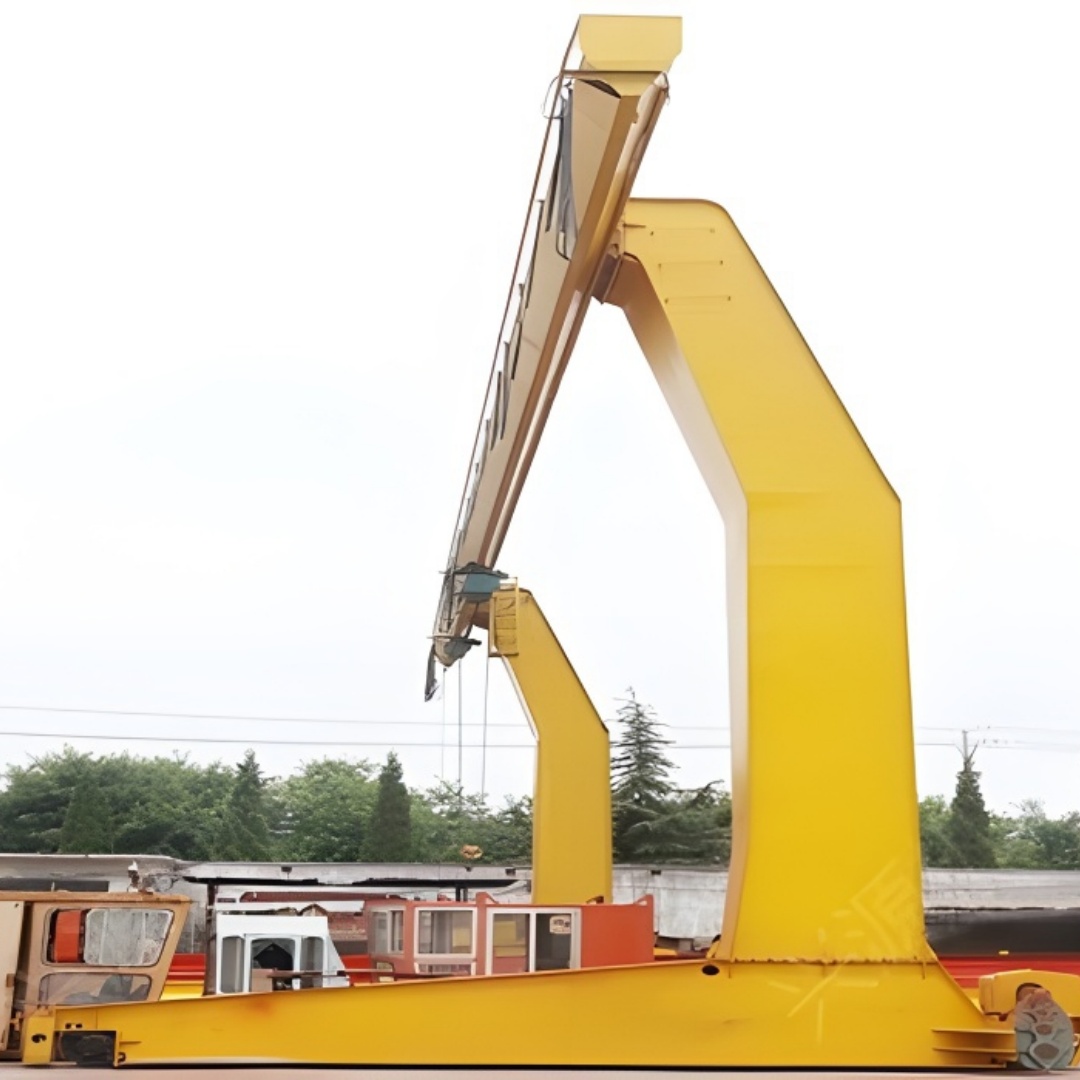

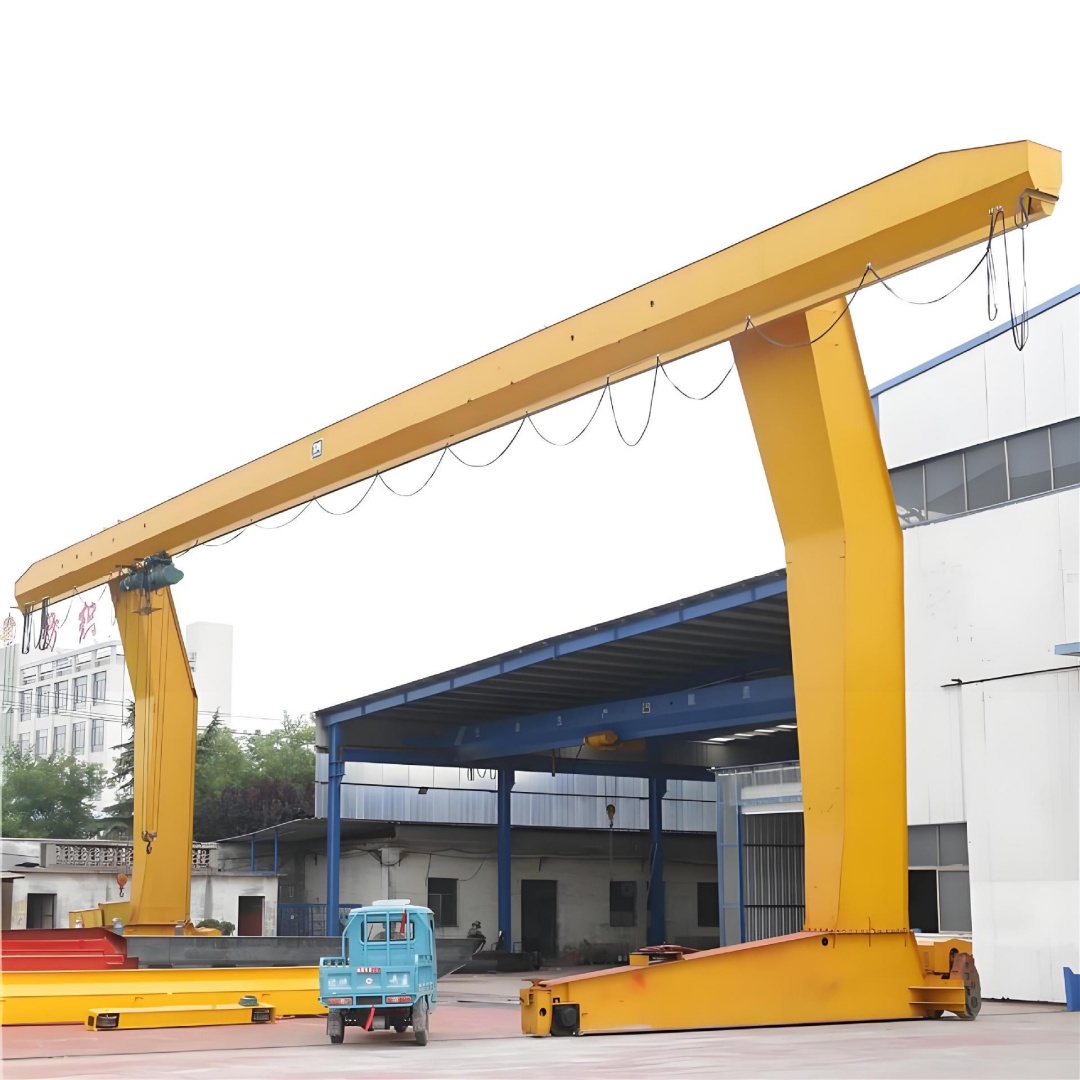

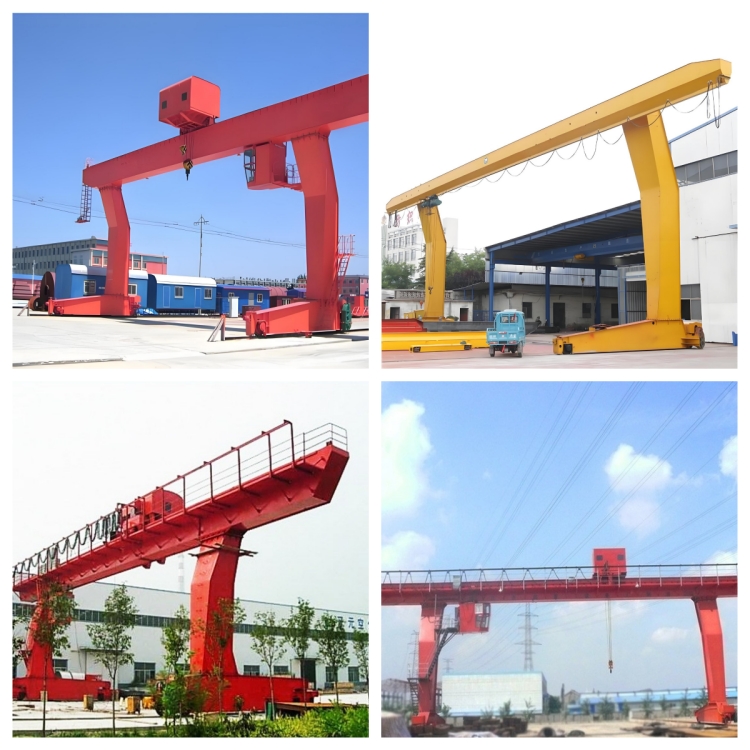

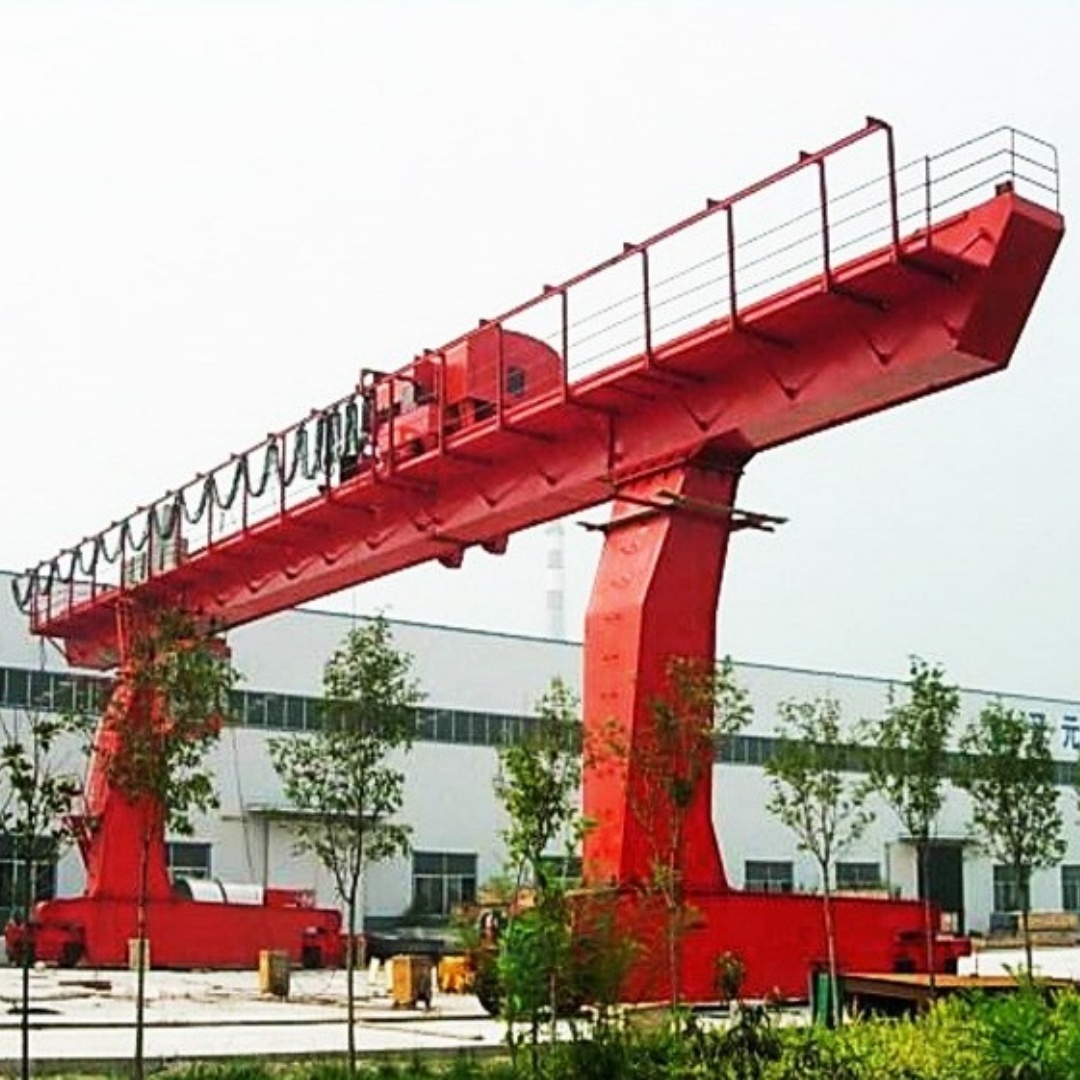

露天作業： 專為室外物料搬運設計，不受廠房限制。 覆蓋面積大： 通過大車和小車的三維運動，可覆蓋整個軌道跨度內的長方形作業區域。 基礎要求低： 相比橋式起重機需要廠房承重，門機只需鋪設地面軌道，基建成本較低。 通用性強： 適用于各種散貨、成件物品的裝卸、搬運和安裝。 結構形式多樣： 可根據場地和用途選擇不同結構。三. 主要分類按主梁形式：箱型梁門機： 結構堅固，適用跨度大、工作級別高。 桁架梁門機： 自重輕，風阻小，經濟性好，常用于中等跨度。 按懸臂情況： 無懸臂門機： 支腿位于主梁兩端。 單懸臂門機： 主梁一端有懸臂，可擴大作業范圍。 雙懸臂門機： 主梁兩端均有懸臂，是最常見的結構，能充分利用軌道兩側場地。 按支腿結構： L型（半龍門式）： 一側支腿剛性連接，另一側通過較矮的支腿與懸臂端梁連接，適用于一側有障礙物或墻體的場地。 C型（全龍門式）： 兩側支腿高度一致，結構對稱，穩定性好。

四、主要應用領域物流倉儲： 露天料場、堆場的鋼材、木材、集裝箱、石材的裝卸。 制造業： 設備安裝、大型工件轉運。 基礎設施建設： 預制構件（如橋梁板、水泥管樁）的搬運和安裝。 電站： 水電站、火電站的設備檢修與安裝。 港口碼頭： 內河小碼頭的散雜貨裝卸（大型集裝箱碼頭使用更專業的RTG或軌道吊）。三、選型注意事項明確工況： 確定最常吊運的物品、最大重量、作業頻率（工作級別）。 場地測量： 精確測量可用軌道的跨度和所需的起升高度。 軌道基礎： 軌道鋪設必須平整、牢固，符合承重要求，這是安全運行的關鍵。 電源條件： 確保供電容量和接入點位置。 特殊要求： 是否需要防爆、耐高溫、防腐蝕等特殊配置；是否需要雙小車、電磁吸盤、抓斗等特殊吊具。 資質與安全： 設備必須由具備資質的廠家生產，安裝完成后需經特種設備檢驗機構驗收合格方可使用。必須配備限位器、緩沖器、防風裝置（夾軌器/錨定）、超載限制器等安全裝置。

參數類別 具體規格 產品型號 MDG 門式起重機 額定起重量 常規 5t、10t、16/3.2t、20/5t、32/5t、50t、60t（主副鉤標注格式：主鉤重量 / 副鉤重量），支持定制更大規格 起升高度 常規 6-20m，定制可按需調整（典型示例：某 60t 型號標準起升高度 15m） 跨度 常規 18-35m，部分特殊型號支持跨度互換（典型示例：某 60t 型號支持 32m/42m 跨度互換） 起升速度 主鉤起升速度 0-14m/min，副鉤起升速度 19-20m/min（依起重量適配，重載低速） 工作等級 A3-A5 工作環境溫度 常規 - 20℃-+40℃，部分型號可拓展至 - 25℃-+40℃ 電源 三相 380V 50Hz 運行速度 大車：常規 39.56-47.12m/min，部分型號機械速度 22m/min；小車：36-40m/min 懸臂長度 單懸臂常見約 10.9m，可按需定制 輪壓與總重 最大輪壓 16-36.2t；整機重量隨噸位差異較大，32-80t 噸位區間整機重量約 32.6-80.2t產品 QD 電動雙梁橋式起重機 舉升范圍 5-100 噸（可定制更大規格） 舉升高度 6-35 米（可選 9/12/16/20/24/30/35 米） 跨度 10.5-35 米 舉升速度 3.5-15m/min（依起重量適配，重載低速） 工作等級 A3-A6 工作環境溫度 -25 ~ 40 °C 電源 三相 380V 50Hz（電壓波動 ±10% 工作速度 大車：20-80m/min；小車：20-35m/min產品 QD 電動雙梁橋式起重機 舉升范圍 5-100 噸（可定制更大規格） 舉升高度 6-35 米（可選 9/12/16/20/24/30/35 米） 跨度 10.5-35 米 舉升速度 3.5-15m/min（依起重量適配，重載低速） 工作等級 A3-A6 工作環境溫度 -25 ~ 40 °C 電源 三相 380V 50Hz（電壓波動 ±10% 工作速度 大車：20-80m/min；小車：20-35m/min產品 QD 電動雙梁橋式起重機 舉升范圍 5-100 噸（可定制更大規格） 舉升高度 6-35 米（可選 9/12/16/20/24/30/35 米） 跨度 10.5-35 米 舉升速度 3.5-15m/min（依起重量適配，重載低速） 工作等級 A3-A6 工作環境溫度 -25 ~ 40 °C 電源 三相 380V 50Hz（電壓波動 ±10% 工作速度 大車：20-80m/min；小車：20-35m/min產品 QD 電動雙梁橋式起重機 舉升范圍 5-100 噸（可定制更大規格） 舉升高度 6-35 米（可選 9/12/16/20/24/30/35 米） 跨度 10.5-35 米 舉升速度 3.5-15m/min（依起重量適配，重載低速） 工作等級 A3-A6 工作環境溫度 -25 ~ 40 °C 電源 三相 380V 50Hz（電壓波動 ±10% 工作速度 大車：20-80m/min；小車：20-35m/min產品 QD 電動雙梁橋式起重機 舉升范圍 5-100 噸（可定制更大規格） 舉升高度 6-35 米（可選 9/12/16/20/24/30/35 米） 跨度 10.5-35 米 舉升速度 3.5-15m/min（依起重量適配，重載低速） 工作等級 A3-A6 工作環境溫度 -25 ~ 40 °C 電源 三相 380V 50Hz（電壓波動 ±10% 工作速度 大車：20-80m/min；小車：20-35m/min產品 QD 電動雙梁橋式起重機 舉升范圍 5-100 噸（可定制更大規格） 舉升高度 6-35 米（可選 9/12/16/20/24/30/35 米） 跨度 10.5-35 米 舉升速度 3.5-15m/min（依起重量適配，重載低速） 工作等級 A3-A6 工作環境溫度 -25 ~ 40 °C 電源 三相 380V 50Hz（電壓波動 ±10% 工作速度 大車：20-80m/min；小車：20-35m/min產品 QD 電動雙梁橋式起重機 舉升范圍 5-100 噸（可定制更大規格） 舉升高度 6-35 米（可選 9/12/16/20/24/30/35 米） 跨度 10.5-35 米 舉升速度 3.5-15m/min（依起重量適配，重載低速） 工作等級 A3-A6 工作環境溫度 -25 ~ 40 °C 電源 三相 380V 50Hz（電壓波動 ±10% 工作速度 大車：20-80m/min；小車：20-35m/min產品 QD 電動雙梁橋式起重機 舉升范圍 5-100 噸（可定制更大規格） 舉升高度 6-35 米（可選 9/12/16/20/24/30/35 米） 跨度 10.5-35 米 舉升速度 3.5-15m/min（依起重量適配，重載低速） 工作等級 A3-A6 工作環境溫度 -25 ~ 40 °C 電源 三相 380V 50Hz（電壓波動 ±10% 工作速度 大車：20-80m/min；小車：20-35m/min產品 QD 電動雙梁橋式起重機 舉升范圍 5-100 噸（可定制更大規格） 舉升高度 6-35 米（可選 9/12/16/20/24/30/35 米） 跨度 10.5-35 米 舉升速度 3.5-15m/min（依起重量適配，重載低速） 工作等級 A3-A6 工作環境溫度 -25 ~ 40 °C 電源 三相 380V 50Hz（電壓波動 ±10% 工作速度 大車：20-80m/min；小車：20-35m/min產品 QD 電動雙梁橋式起重機 舉升范圍 5-100 噸（可定制更大規格） 舉升高度 6-35 米（可選 9/12/16/20/24/30/35 米） 跨度 10.5-35 米 舉升速度 3.5-15m/min（依起重量適配，重載低速） 工作等級 A3-A6 工作環境溫度 -25 ~ 40 °C 電源 三相 380V 50Hz（電壓波動 ±10% 工作速度 大車：20-80m/min；小車：20-35m/min產品 QD 電動雙梁橋式起重機 舉升范圍 5-100 噸（可定制更大規格） 舉升高度 6-35 米（可選 9/12/16/20/24/30/35 米） 跨度 10.5-35 米 舉升速度 3.5-15m/min（依起重量適配，重載低速） 工作等級 A3-A6 工作環境溫度 -25 ~ 40 °C 電源 三相 380V 50Hz（電壓波動 ±10% 工作速度 大車：20-80m/min；小車：20-35m/min產品 QD 電動雙梁橋式起重機 舉升范圍 5-100 噸（可定制更大規格） 舉升高度 6-35 米（可選 9/12/16/20/24/30/35 米） 跨度 10.5-35 米 舉升速度 3.5-15m/min（依起重量適配，重載低速） 工作等級 A3-A6 工作環境溫度 -25 ~ 40 °C 電源 三相 380V 50Hz（電壓波動 ±10% 工作速度 大車：20-80m/min；小車：20-35m/min產品 QD 電動雙梁橋式起重機 舉升范圍 5-100 噸（可定制更大規格） 舉升高度 6-35 米（可選 9/12/16/20/24/30/35 米） 跨度 10.5-35 米 舉升速度 3.5-15m/min（依起重量適配，重載低速） 工作等級 A3-A6 工作環境溫度 -25 ~ 40 °C 電源 三相 380V 50Hz（電壓波動 ±10% 工作速度 大車：20-80m/min；小車：20-35m/min產品 QD 電動雙梁橋式起重機 舉升范圍 5-100 噸（可定制更大規格） 舉升高度 6-35 米（可選 9/12/16/20/24/30/35 米） 跨度 10.5-35 米 舉升速度 3.5-15m/min（依起重量適配，重載低速） 工作等級 A3-A6 工作環境溫度 -25 ~ 40 °C 電源 三相 380V 50Hz（電壓波動 ±10% 工作速度 大車：20-80m/min；小車：20-35m/min產品 QD 電動雙梁橋式起重機 舉升范圍 5-100 噸（可定制更大規格） 舉升高度 6-35 米（可選 9/12/16/20/24/30/35 米） 跨度 10.5-35 米 舉升速度 3.5-15m/min（依起重量適配，重載低速） 工作等級 A3-A6 工作環境溫度 -25 ~ 40 °C 電源 三相 380V 50Hz（電壓波動 ±10% 工作速度 大車：20-80m/min；小車：20-35m/min產品 QD 電動雙梁橋式起重機 舉升范圍 5-100 噸（可定制更大規格） 舉升高度 6-35 米（可選 9/12/16/20/24/30/35 米） 跨度 10.5-35 米 舉升速度 3.5-15m/min（依起重量適配，重載低速） 工作等級 A3-A6 工作環境溫度 -25 ~ 40 °C 電源 三相 380V 50Hz（電壓波動 ±10% 工作速度 大車：20-80m/min；小車：20-35m/min

產品 QD 電動雙梁橋式起重機 舉升范圍 5-100 噸（可定制更大規格） 舉升高度 6-35 米（可選 9/12/16/20/24/30/35 米） 跨度 10.5-35 米 舉升速度 3.5-15m/min（依起重量適配，重載低速） 工作等級 A3-A6 工作環境溫度 -25 ~ 40 °C 電源 三相 380V 50Hz（電壓波動 ±10% 工作速度 大車：20-80m/min；小車：20-35m/min

參數類別 具體規格 產品型號 MDG 門式起重機 額定起重量 常規 5t、10t、16/3.2t、20/5t、32/5t、50t、60t（主副鉤標注格式：主鉤重量 / 副鉤重量），支持定制更大規格 起升高度 常規 6-20m，定制可按需調整（典型示例：某 60t 型號標準起升高度 15m） 跨度 常規 18-35m，部分特殊型號支持跨度互換（典型示例：某 60t 型號支持 32m/42m 跨度互換） 起升速度 主鉤起升速度 0-14m/min，副鉤起升速度 19-20m/min（依起重量適配，重載低速） 工作等級 A3-A5 工作環境溫度 常規 - 20℃-+40℃，部分型號可拓展至 - 25℃-+40℃ 電源 三相 380V 50Hz 運行速度 大車：常規 39.56-47.12m/min，部分型號機械速度 22m/min；小車：36-40m/min 懸臂長度 單懸臂常見約 10.9m，可按需定制 輪壓與總重 最大輪壓 16-36.2t；整機重量隨噸位差異較大，32-80t 噸位區間整機重量約 32.6-80.2t

參數類別 常規范圍及典型值 額定起重量 常規有 5t、10t、16/3.2t、20/5t、32/5t、50t、60t 等，部分型號支持主副鉤配置（如 32/5t 表示主鉤 32t，副鉤 5t） 跨度 常規 18 - 35m，部分特殊型號可實現跨度切換，如某 60t 型號支持 32m/42m 跨度互換 起升高度 常規 6 - 20m，定制型號可按需調整，如某 60t 型號標準起升高度為 15m 運行速度 主鉤起升速度一般 0 - 14m/min，副鉤起升速度約 19 - 20m/min；小車運行速度多在 36 - 40m/min 左右，大車運行速度常見 39.56 - 47.12m/min，部分型號大車機械速度可達 22m/min 工作級別 多為 A3 - A5，適配中輕度至中等強度的作業需求 工作溫度 常規為 - 20℃ - +40℃，部分型號可拓展至 - 25℃ - +40℃ 電源 統一采用三相交流電，標準規格為 380V、50Hz 懸臂長度 單懸臂常見約 10.9m，可按需定制 輪壓與總重 最大輪壓通常 16 - 36.2t，整機重量根據噸位不同差異較大，32 - 80t 噸位區間的整機重量約 32.6 - 80.2t

參數類別 常規范圍及典型值 額定起重量 常規有 5t、10t、16/3.2t、20/5t、32/5t、50t、60t 等，部分型號支持主副鉤配置（如 32/5t 表示主鉤 32t，副鉤 5t） 跨度 常規 18 - 35m，部分特殊型號可實現跨度切換，如某 60t 型號支持 32m/42m 跨度互換 起升高度 常規 6 - 20m，定制型號可按需調整，如某 60t 型號標準起升高度為 15m 運行速度 主鉤起升速度一般 0 - 14m/min，副鉤起升速度約 19 - 20m/min；小車運行速度多在 36 - 40m/min 左右，大車運行速度常見 39.56 - 47.12m/min，部分型號大車機械速度可達 22m/min 工作級別 多為 A3 - A5，適配中輕度至中等強度的作業需求 工作溫度 常規為 - 20℃ - +40℃，部分型號可拓展至 - 25℃ - +40℃ 電源 統一采用三相交流電，標準規格為 380V、50Hz 懸臂長度 單懸臂常見約 10.9m，可按需定制 輪壓與總重 最大輪壓通常 16 - 36.2t，整機重量根據噸位不同差異較大，32 - 80t 噸位區間的整機重量約 32.6 - 80.2t

參數類別 常規范圍及典型值 額定起重量 常規有 5t、10t、16/3.2t、20/5t、32/5t、50t、60t 等，部分型號支持主副鉤配置（如 32/5t 表示主鉤 32t，副鉤 5t） 跨度 常規 18 - 35m，部分特殊型號可實現跨度切換，如某 60t 型號支持 32m/42m 跨度互換 起升高度 常規 6 - 20m，定制型號可按需調整，如某 60t 型號標準起升高度為 15m 運行速度 主鉤起升速度一般 0 - 14m/min，副鉤起升速度約 19 - 20m/min；小車運行速度多在 36 - 40m/min 左右，大車運行速度常見 39.56 - 47.12m/min，部分型號大車機械速度可達 22m/min 工作級別 多為 A3 - A5，適配中輕度至中等強度的作業需求 工作溫度 常規為 - 20℃ - +40℃，部分型號可拓展至 - 25℃ - +40℃ 電源 統一采用三相交流電，標準規格為 380V、50Hz 懸臂長度 單懸臂常見約 10.9m，可按需定制 輪壓與總重 最大輪壓通常 16 - 36.2t，整機重量根據噸位不同差異較大，32 - 80t 噸位區間的整機重量約 32.6 - 80.2t參數類別 常規范圍及典型值 額定起重量 常規有 5t、10t、16/3.2t、20/5t、32/5t、50t、60t 等，部分型號支持主副鉤配置（如 32/5t 表示主鉤 32t，副鉤 5t） 跨度 常規 18 - 35m，部分特殊型號可實現跨度切換，如某 60t 型號支持 32m/42m 跨度互換 起升高度 常規 6 - 20m，定制型號可按需調整，如某 60t 型號標準起升高度為 15m 運行速度 主鉤起升速度一般 0 - 14m/min，副鉤起升速度約 19 - 20m/min；小車運行速度多在 36 - 40m/min 左右，大車運行速度常見 39.56 - 47.12m/min，部分型號大車機械速度可達 22m/min 工作級別 多為 A3 - A5，適配中輕度至中等強度的作業需求 工作溫度 常規為 - 20℃ - +40℃，部分型號可拓展至 - 25℃ - +40℃ 電源 統一采用三相交流電，標準規格為 380V、50Hz 懸臂長度 單懸臂常見約 10.9m，可按需定制 輪壓與總重 最大輪壓通常 16 - 36.2t，整機重量根據噸位不同差異較大，32 - 80t 噸位區間的整機重量約 32.6 - 80.2t
