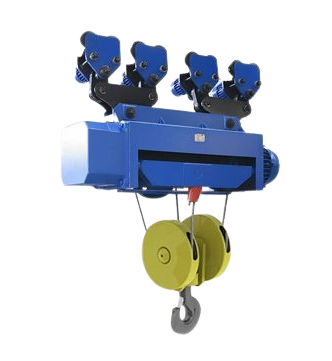

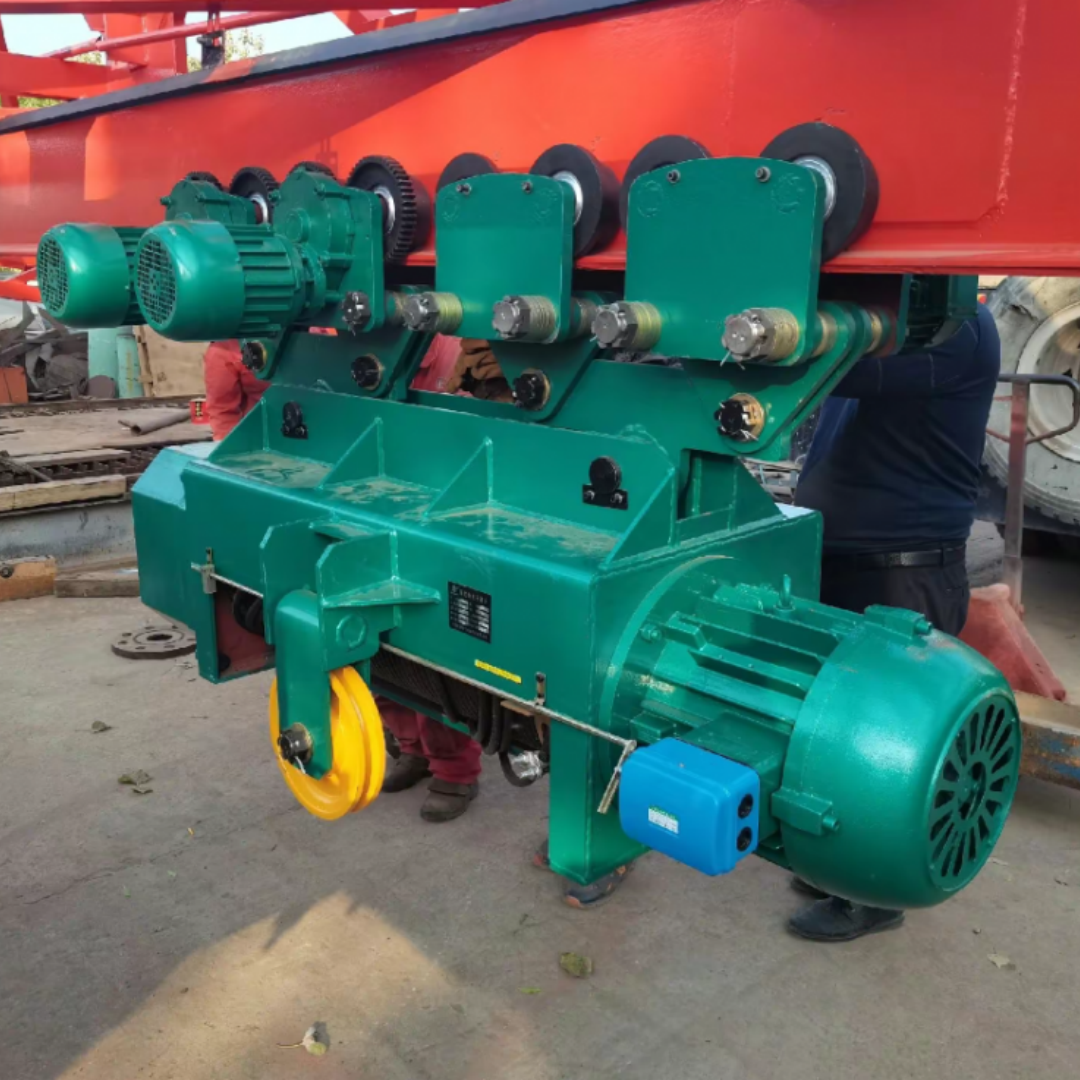

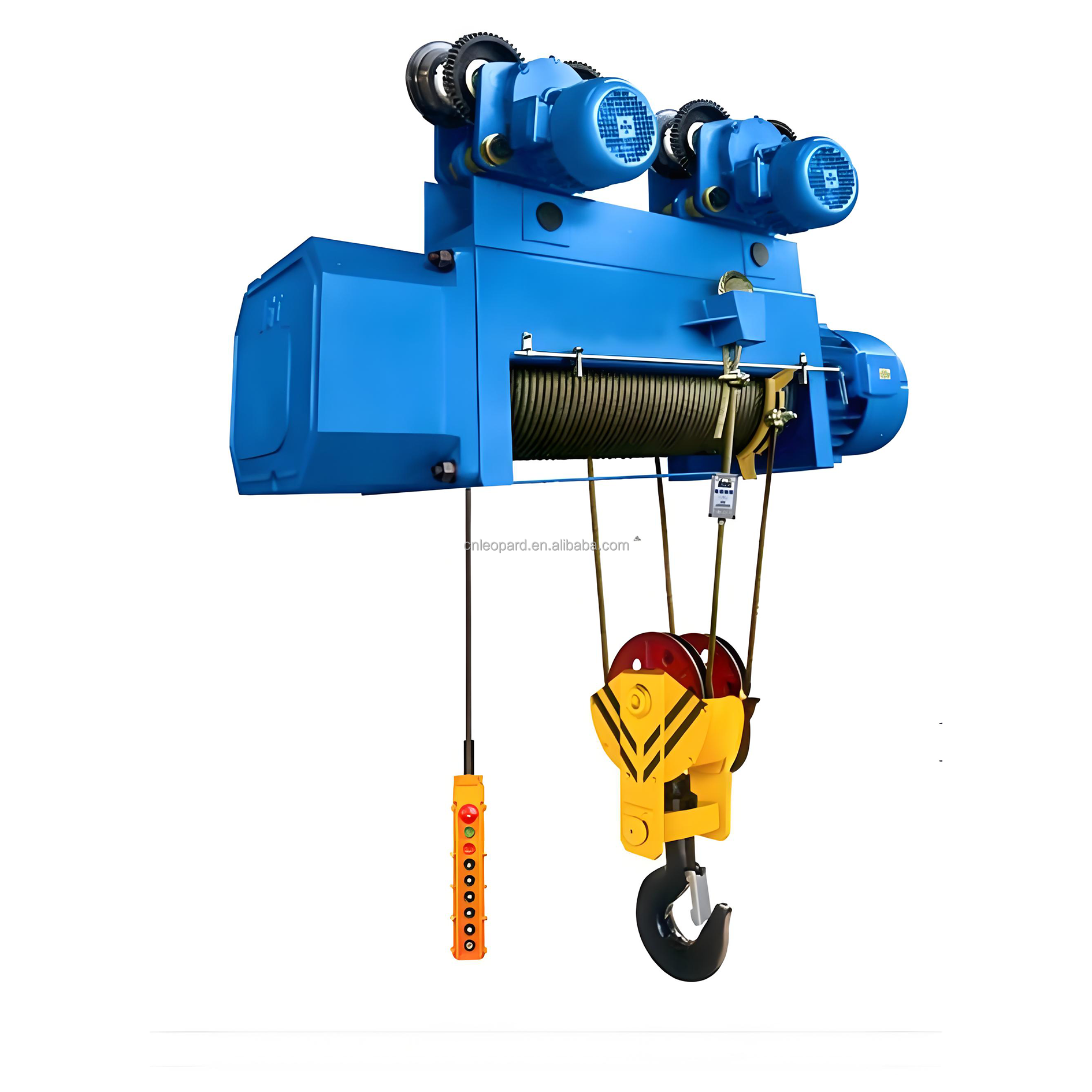

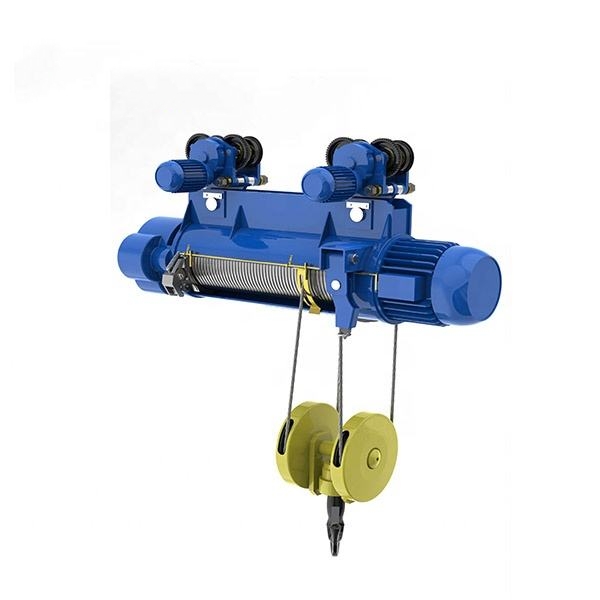

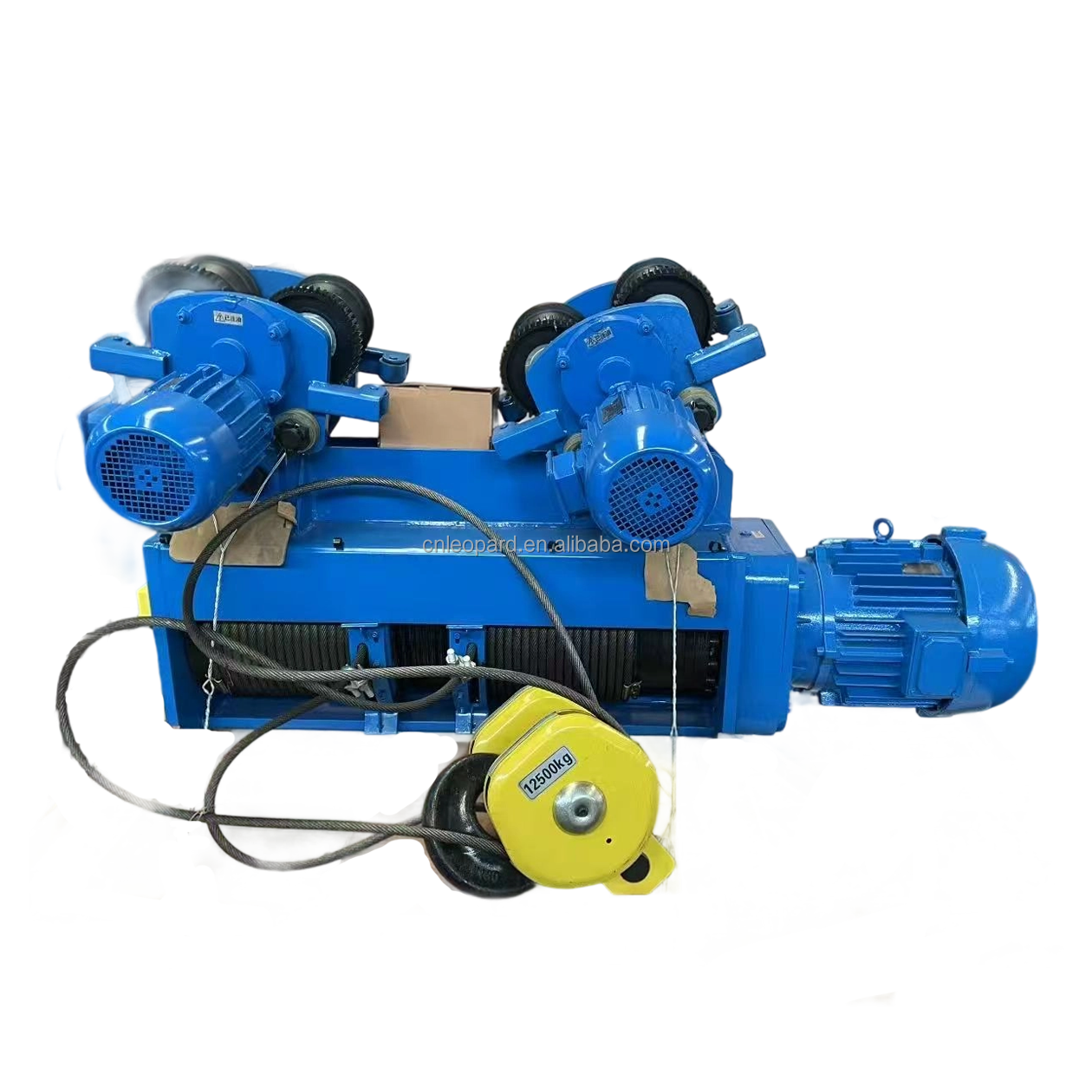

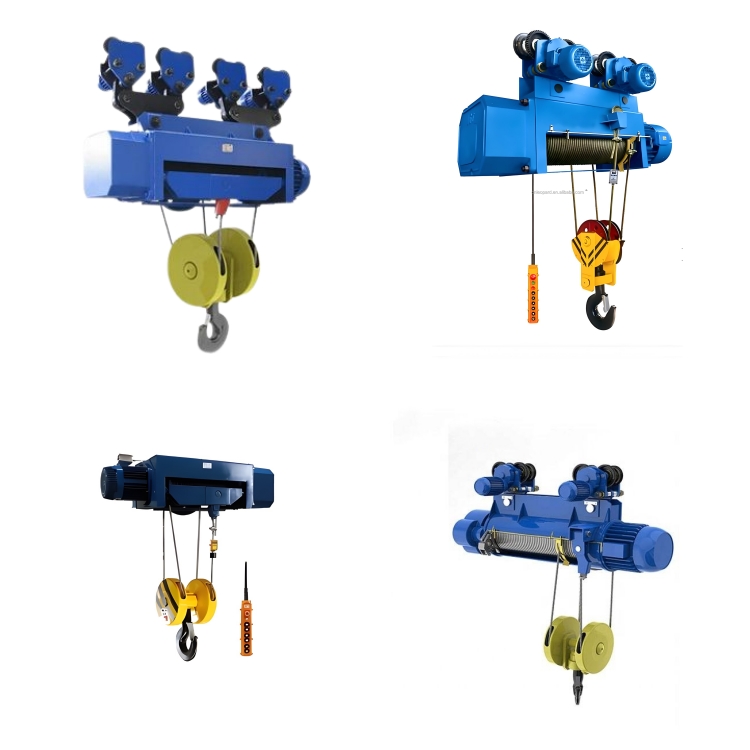

產品概述

核心定位：它是大噸位起重領域的專用設備，通過改變滑輪倍率可衍生多種起重規格，能適配葫蘆雙梁、葫蘆龍門起重機等多種設備，還可經改動當作卷?yè)P(yáng)機使用，是提升重載場景勞動效率的關鍵機械。

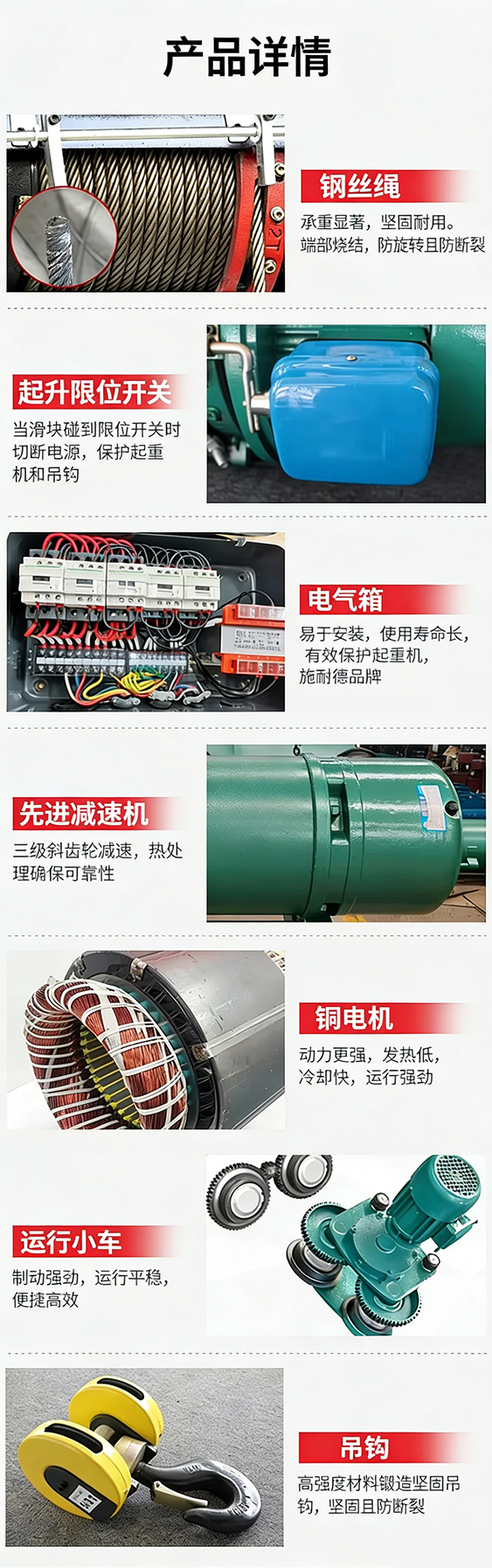

結構組成：整體結構模塊化程度高，核心部件包含錐形轉子電動機、三級圓柱斜齒輪減速器、無縫鋼管卷筒、導繩器、吊鉤裝置以及電動小車等。各部件相對獨立，其中減速器采用方形結構，既利于安裝運輸，又能有效防塵；導繩器可避免鋼絲繩亂纏，維修調整起來十分便捷。
適用場景：廣泛用于工廠、礦山、鐵路、碼頭、倉庫等場所，可承擔大型設備安裝、重型零部件裝卸、成批貨物轉運等作業。不過它不適合在充滿腐蝕性氣體、濕度超 85% 的環境中使用，也不能吊運熔化金屬、易燃易爆等危險物品。
安全特性：配備多重安全保護裝置，像上級限雙重限位功能可防止吊鉤沖頂，起重量限制保護功能能在超載時預警并及時切斷電源；同時還具備過載、過流、失壓、斷相等電氣保護，搭配電機自帶的錐形轉子制動結構，斷電后可快速制動，避免重物墜落。

圖片關鍵詞

參數類別	具體內容
額定起重量	常規規格 16 - 80t，支持定制可達 100t，部分廠家以基型組合可衍生出 8 - 63t 等中間規格，適配不同重載需求。
起升高度	標準范圍 9 - 48m，定制化后最高能達到 96m，例如 16t 規格可選 12 - 48m 起升高度，32t 規格可搭配 9 - 36m 等不同高度。
起升速度	常規速度 2.4 - 3.5m/min，雙速型號的慢速為常規速度的 1/10，如 3/0.3m/min、3.5/0.35m/min，可滿足精準吊裝作業需求。
運行速度	電動小車運行速度標準為 20m/min，能配合起重機軌道實現重物的水平移動，適配大部分重載場景的位移效率要求。
工作級別	工作級別范圍 M3 - M6，負載持續率 25% - 50%，每小時接電次數 120 - 300 次，可適應頻繁起制動的高強度作業工況。
電機與動力參數	起升電機功率隨噸位變化，16t 型號約 18.5kW，20t 型號約 13kW，電機轉速多為 960r/min 或 1400r/min；運行電機多采用 ZDY?型，功率常為 0.8kW×2 或 0.8kW×4 的組合，轉速 1380r/min。電源默認三相交流 380V、50Hz，部分出口型號可適配 220 - 440V、60Hz 電源。
鋼絲繩規格	繩徑根據起重量匹配，16t 型號繩徑 26mm，20t 型號 17.5mm，32t 型號 21.5mm，鋼絲繩結構多為 6×37，保障重載下的承載強度。
運行軌道	軌道規格隨噸位調整，16t 適配 50a - 63c 工字鋼，20t 適配 56a - 63c 工字鋼，32t 及以上需選用 63c 以上規格工字鋼，最小曲率半徑 3 - 10m 不等。
環境參數	工作環境溫度 - 25℃ - +40℃，海拔不超過 1000m，適合大部分室內外重載作業場景，避免在極端溫濕度環境下使用。
