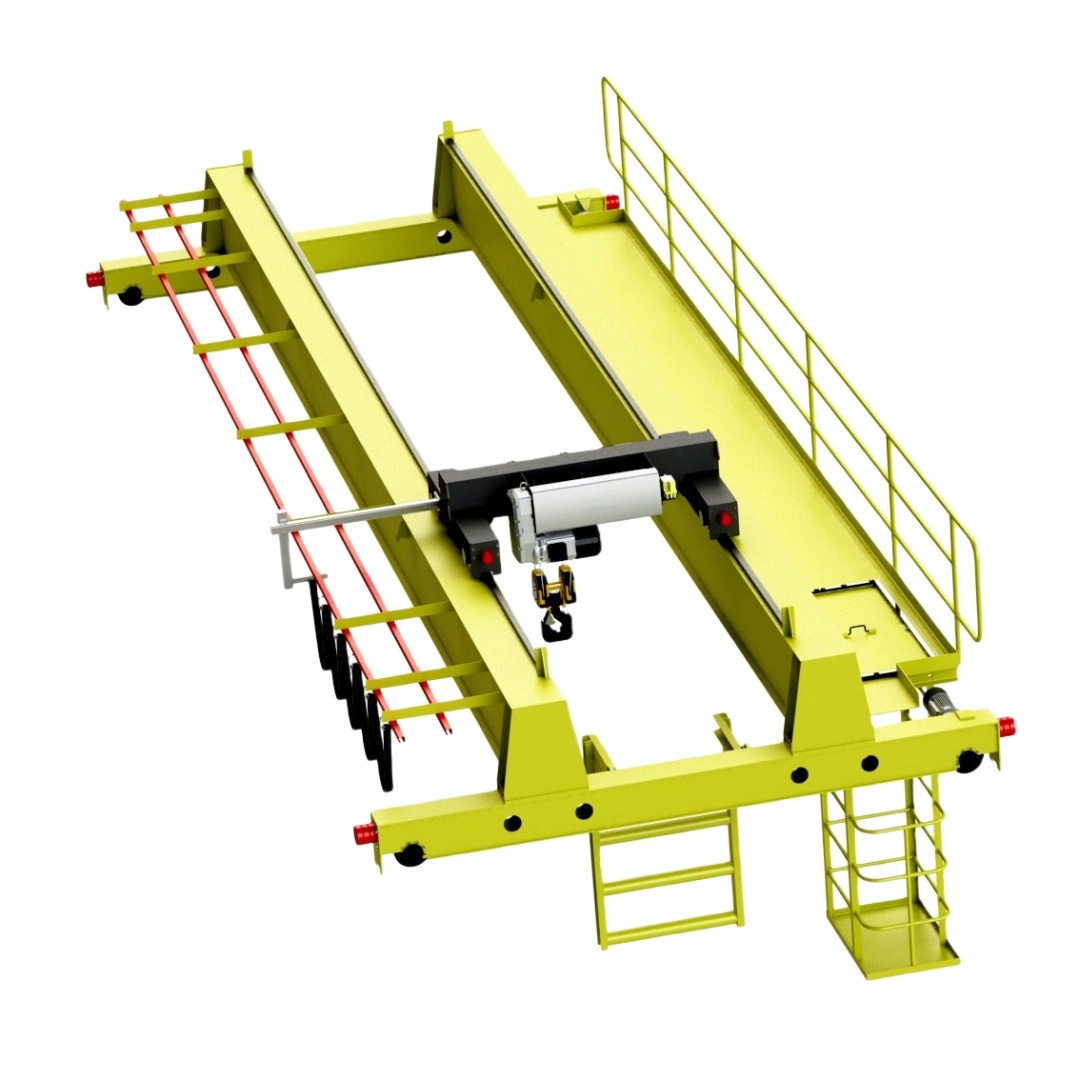

LH 型電動葫蘆雙梁起重機（簡稱 "葫雙"）是按國家標準 JB/T3695-2008《電動葫蘆橋式起重機》設計制造的輕小型雙梁橋式起重機，其核心特點是以固定式鋼絲繩電動葫蘆作為起升機構，安裝在雙軌小車上，與雙梁橋架配套使用。該產品結構簡單、自重輕、價格經濟，主要適用于輕、中級工作制度（A3-A5）的工業場合，是中小型車間和倉庫理想的起重設備。
箱形結構主梁 + 端梁組合，采用 Q345B 低合金結構鋼制造，通過優化截面設計，在保證承載能力的同時降低自重約 30%
主梁預設上拱度，增強承載穩定性，減少變形
橋架上設有走臺、護欄，便于維護檢修
核心部件為CD1 型 (單速) 或 MD1 型 (雙速) 電動葫蘆，直接安裝在小車上，無需額外卷揚機構

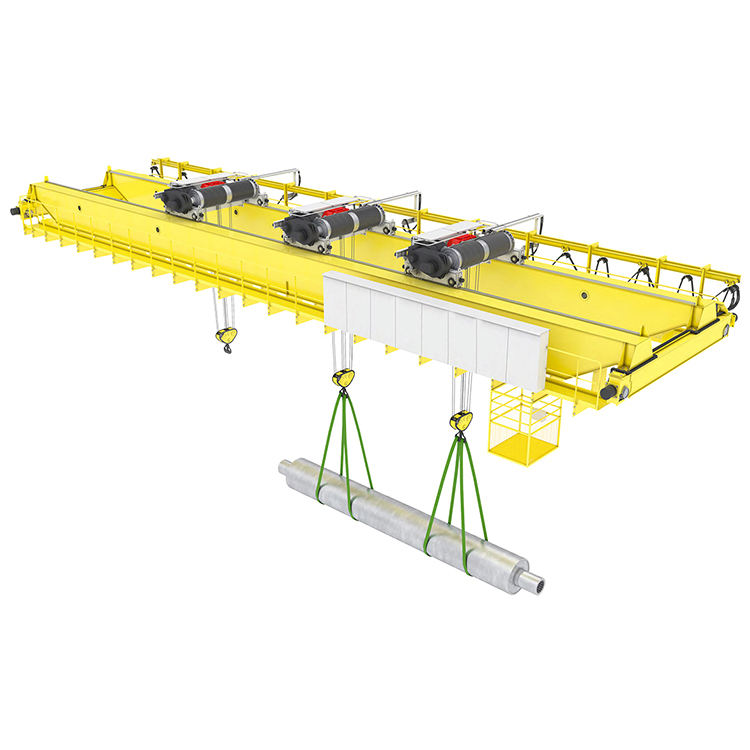

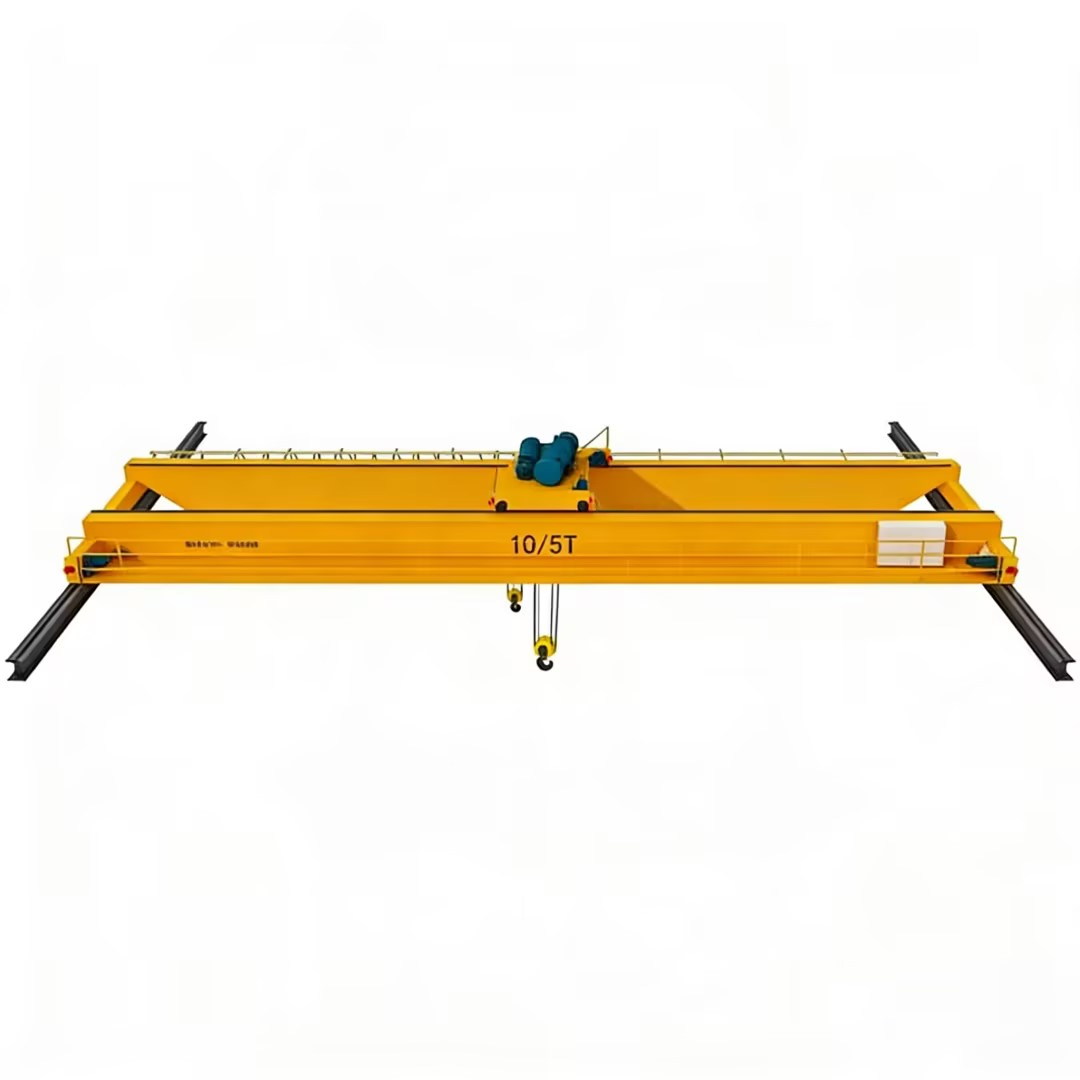

可配置單鉤或雙鉤 (主鉤 + 副鉤)，主鉤額定起重量通常為 3-32 噸，副鉤為 0.5-10 噸
電動葫蘆集成電機、減速器、卷筒和制動器于一體，結構緊湊
大車運行機構：采用分別驅動形式 (四輪結構)，由兩套對稱獨立的驅動裝置 (電機 + 減速器 + 制動器) 組成
小車運行機構：集中驅動雙軌小車，沿主梁軌道橫向移動
驅動電機采用實心轉子電機 (YSE)，具有軟啟動功能和自帶制動，減少沖擊載荷
大車移動：通過大車運行機構沿廠房軌道縱向移動 (X 軸)
小車移動：小車沿主梁軌道橫向移動 (Y 軸)
物料升降：電動葫蘆的電動機驅動減速器，帶動卷筒收放鋼絲繩，實現吊鉤垂直起降 (Z 軸)
精準定位：通過三個方向的協同運動，實現物料的三維空間精確定位
地面遙控：標配便攜式遙控器，操作便捷，視野開闊，適用于大多數工況
操作室控制：可選配封閉式操作室 (側面或端面開門)，內設空調和舒適座椅，適合長時間作業
控制系統采用變頻調速技術，實現平滑啟停和精準定位，減少貨物擺動
結構簡單，經濟高效
安裝便捷，適應性強
安全可靠
機械制造：零部件裝配、中小型設備搬運、生產線內物料轉運
倉庫物流：貨物裝卸、堆垛、分揀，尤其適合較輕貨物 (≤32 噸)
汽車制造：零部件上線、車身裝配、發動機吊裝
輕工紡織：原材料和成品運輸、設備檢修
水電 / 電站：設備檢修、零部件更換
食品醫藥：生產線間物料轉移、倉儲物流 (潔凈型可選)
小型港口 / 碼頭：小型集裝箱、散貨裝卸 (≤20 噸)
根據起重量選擇：
工作環境考量：
高溫環境 (>40℃): 選高溫型電動葫蘆
粉塵 / 潮濕環境：提高電氣防護等級 (IP54/IP55)
防爆場所：選 LHB 型防爆電動葫蘆雙梁起重機
跨度與高度選擇：
| 參數類別 | 數值范圍 | 說明 |
|---|
| 額定起重量 | 3-32 噸 (單鉤)5+1 噸～32+10 噸 (雙鉤) | 標準系列：3/5/10/16/20/32 噸 |
| 跨度 | 7.5-31.5 米 | 標準規格：10.5/13.5/16.5/19.5/22.5/25.5/28.5/31.5m |
| 起升高度 | 6-30 米 | 根據廠房高度定制 |
| 工作級別 | A3-A5 | A3: 輕級；A4: 中級；A5: 中重級 (不適合頻繁重載) |
| 工作環境 | -25℃~+40℃濕度≤85% | 不適合有爆炸風險環境 |
| 電源 | 三相 AC 380V/50Hz | 標準工業用電 |
| 運行速度 | 大車：20-60m/min小車：20-40m/min起升：8-20m/min (單速)0.8-2m/min (慢速) | 變頻可調，重載低速，輕載高速 |
